Mühendislik Standartları ve Teknik Veriler

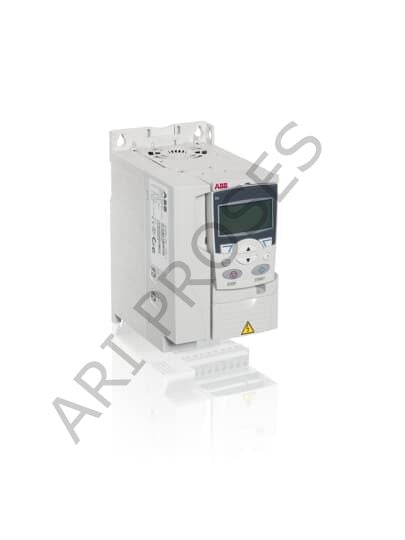

Endüstriyel tesislerin otomasyon hatlarında monofaze beslemeli, yüksek tork kararlılığı sunan bir mikro sürücü seçerken elektriksel bağlantı geometrileri ve emniyet zincirleri kritik rol oynar. ABB **ACS355-01E-07A5-2** modelinin projelendirme aşamasında teknik ekiplerin en çok dikkat etmesi gereken donanımsal husus; motor klemens bağlantı şeklidir. Bu sürücü 1 Faz 220V AC besleme girişi alır ve motora 3 Faz 220V AC çıkış sağlar. Eğer sahada süreceğiniz standart asenkron motorun etiketinde 230V Üçgen (Δ) / 400V Yıldız (Y) ibaresi yer alıyorsa, motor klemens köprülerinin mutlaka **Üçgen (Δ)** formasyonuna getirilmesi zorunludur. Motorun yanlışlıkla Yıldız (Y) bağlı bırakılması durumunda, motor nominal torkunun kök üçte birine düşecek, aşırı akım çekecek ve düşük devirlerde kalkış gerçekleştiremeyerek inverterin aşırı yük (motor overload) hatasına geçmesine yol açacaktır. Ürünün gövde yapısı R1 kasa tipine sahip olup, yan yana montaj (Side-by-Side) mimarisine izin verir; bu özellik pano içi yerleşim alanlarında %30'a varan yer tasarrufu sağlar. Dahili olarak gelen C2 sınıfı EMC filtresi, endüstriyel şebekelerdeki elektromanyetik parazit süzme işlemlerini ek bir filtre maliyeti yaratmadan çözer. İş güvenliği döngülerinde (Emergency Stop) tam koruma elde etmek için cihaz üzerindeki çift kanallı Safe Torque Off (STO) klemensleri (X1C bloğundaki OUT1, IN1, IN2 hatları) kullanılmalıdır. Acil durdurma tetiklendiğinde sürücü, motor sargılarına giden PWM tetikleme darbelerini donanımsal IGBT kapısı seviyesinde keserek motorun kontrolsüz tork üretmesini engeller. Ani yük duruşlarında (özellikle yüksek ataletli konveyör ve dikey eksen hareketlerinde) DC bara geriliminin yükselmesini engellemek adına, entegre fren kıyıcısı transistörüne nominal ommaj değerine uygun (önerilen minimum direnç değeri üretici kataloglarında belirtilen sınırlarda kalmak üzere) harici bir alüminyum kasa frenleme direncinin eklenmesi ve pano içi termal sirkülasyon için sürücünün alt ve üst kısımlarında en az 75 mm serbest soğutma boşluğu bırakılması mühendislik ekibince önemle tavsiye edilir.
