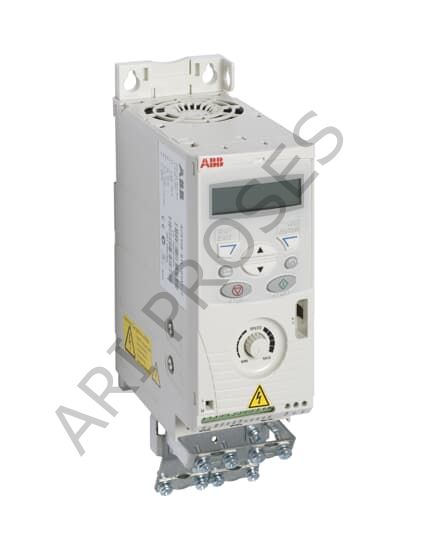

ABB ACS150-03E-07A3-4
3 kW | 7,3 A | 3 Faz 380–480 V | Mikro Frekans İnvertörü
Kompakt, ekonomik ve kullanıcı dostu mikro sürücü. Fan, pompa, konveyör, karıştırıcı, bant sistemi gibi basit makine uygulamaları için özel tasarlandı.
- Entegre kontrol paneli + hız potansiometresi
- Dahili fren chopper (fren direnci harici)
- C3 EMC filtresi standart
- Çok kolay kurulum ve parametre ayarı
- IP20 kasa – panoya montaj için ideal
ABB ACS150-03E-07A3-4 Özellikleri & Avantajları
Kolay Kullanım & Hızlı Kurulum
Entegre LCD panel ve hız potansiometresi ile parametre ayarları çok hızlı yapılır. Fabrika makroları sayesinde çoğu uygulama için ek programlama gerekmez.
Ekonomik & Kompakt Tasarım
Sadece 70 mm genişlikte kompakt gövde. Küçük makine panolarına kolay entegrasyon sağlar. Düşük başlangıç maliyeti ile yüksek güvenilirlik sunar.
Tipik Uygulama Alanları
Fanlar, pompalar, konveyör bantları, karıştırıcılar, paketleme makineleri, küçük bant sistemleri, kapı ve kepenk motorları gibi basit otomasyon projeleri.
Güvenilirlik & Servis Ömrü
ABB kalitesi ile uzun ömürlü tasarım. -10 °C … +40 °C çalışma sıcaklığı aralığı. 2 yıl standart garanti + yetkili servis ağı.
Sıkça Sorulan Sorular
1. Bu sürücü tam olarak kaç kW motor sürer? 3 kW (Pn = 3,0 kW) sabit tork uygulamaları için uygundur. Çıkış sürekli akımı 7,3 A’dir. Fan / pompa gibi kare torklu (variable torque) uygulamalarda biraz daha yüksek güçte motor bağlanabilir, ancak ABB resmi değeri 3 kW olarak belirtilir.
2. Fren direnci (fren chopper) dahili mi? Dışarıdan bağlamak zorunlu mu? Dahili fren chopper (kıyıcı) vardır, ancak fren direnci kendisi harici olarak bağlanmalıdır. Standart uygulamalarda (düşük atalet, yavaş duruş) fren direnci genellikle gerekmez. Hızlı duruş, yüksek atalet veya dikey yük varsa fren direnci bağlamak şarttır. Bu model için önerilen fren direnci: ≈70–80 Ω / ≈500–800 W (R1 kasa için tipik değer).
3. Motor kablosu kaç mm² olmalı? Ekranlı (shielded) VFD uyumlu kablo kullanın:
- Önerilen: 1,5 mm² – 2,5 mm² (çoğu 3 kW uygulamada yeterlidir)
- Maksimum: 4 mm² Toprak kablosu ayrı ve aynı kesitte olmalı. Kablo ekranı sürücü ve motor tarafında 360° topraklanmalı.
4. Giriş sigortası / otomatik sigorta kaç amper olmalı? 16 A – 20 A gG (hızlı tip) sigorta veya C tipi 16–20 A otomatik sigorta yeterlidir. Bazı kullanıcılar 25 A kullanıyor, ancak 20 A en yaygın ve güvenli değerdir.
5. EMC filtresi var mı? Dahili C3 sınıfı EMC filtresi standarttır. Endüstriyel ortamlar (2. ortam) için yeterlidir. Konut / hassas ölçüm ortamı (1. ortam) için harici C1 filtresi gerekebilir.
6. Bu modelde STO (Safe Torque Off) özelliği var mı? Hayır, ACS150 serisinde STO özelliği yoktur. Güvenlik fonksiyonu (STO, SS1 vb.) istiyorsanız ACS355 veya ACS380 serisine geçmeniz gerekir.
7. En sık görülen arıza kodları nelerdir?
- DC overvoltage → ani duruşlarda fren direnci eksik/yetersiz
- Overcurrent (OC) → kısa devre, motor kablo hatası, yanlış motor parametreleri
- Ground fault → kablo izolasyon sorunu veya motor sargı arızası
- Overheating → fan tıkalı / ortam sıcaklığı yüksek
- Undervoltage → şebeke gerilimi düşük veya faz kopuk
8. Panelden programlamak zor mu? Çok basit. Entegre LCD panel + potansiometre ile temel ayarlar (hız, rampa süresi, motor verileri) dakikalar içinde yapılabilir. ABB’nin Standart makro ayarları çoğu basit uygulamada doğrudan kullanılabilir.
9. IP koruması nedir? Dışarıda veya tozlu ortamda kullanabilir miyim? IP20 (açık tip kasa). Sadece elektrik panosu / dolap içinde kullanılmalıdır. Tozlu, nemli veya dış ortam için IP54 veya IP55 kabin içine monte edilmelidir.
10. ID Run (motor tanıma) yapmak şart mı? Hayır, zorunlu değil. Fabrika scalar (V/Hz) ayarı çoğu fan, pompa, konveyör uygulamasında yeterlidir. Daha iyi tork performansı veya dinamik uygulama istiyorsanız ID Run yapmanız faydalı olur (statik veya rotasyonel).
