Çift Portlu Zincirleme Topoloji

Modül üzerinde entegre bulunan çift portlu ethernet switch sayesinde cihazlar arasında hat (Line) veya halka (Ring) topolojisi kurabilirsiniz. Harici bir endüstriyel switch kullanım ihtiyacını azaltarak pano maliyetlerinden tasarruf sağlar.

Real-Time (RT) Veri Kararlılığı

PROFINET Conformance Class B sertifikasyonuna tam uyumlu yapısıyla anlık akım, tork, sıcaklık ve arıza verilerini milisaniyeler seviyesinde PLC sistemine iletir. Kritik endüstriyel süreçlerde gecikmesiz kararlı kontrol sunar.

Tak-Çalıştır Kolay Entegrasyon

ABB softstarter ünitelerinin özel genişletme yuvasına doğrudan tam uyum sağlar. Standart GSDML yapılandırma dosyaları aracılığıyla TIA Portal veya diğer otomasyon mühendislik yazılımlarına saniyeler içinde dahil edilir.

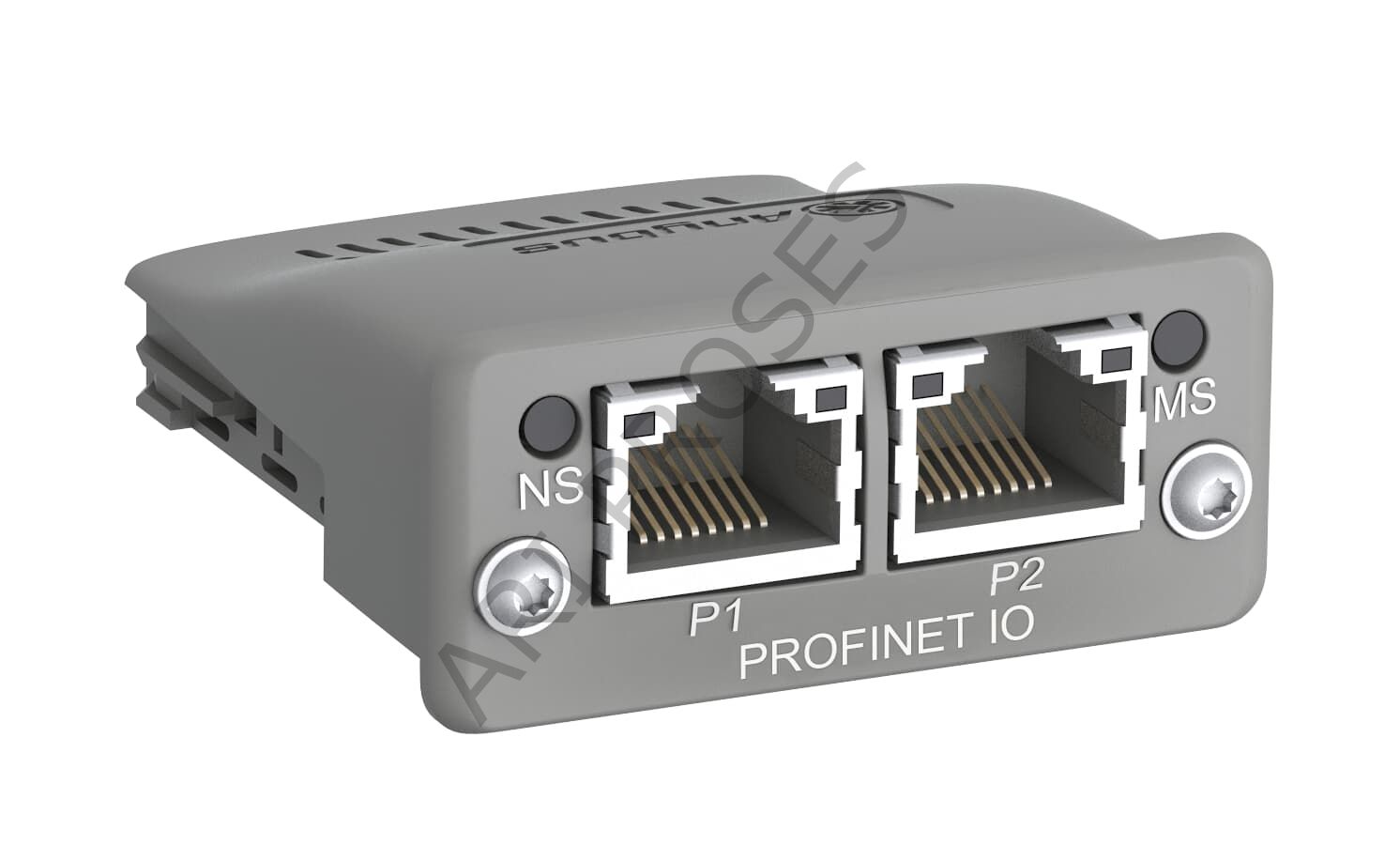

1. ABB AB-PROFINET-IO-2 modülündeki entegre switch işlevi panolardaki topoloji tasarımını nasıl etkiler?

Bu arabirim, dahili çift ethernet portu sayesinde cihazlar arasında doğrudan köprü kurulmasına imkan tanır. Kontrol panosunda yer alan birden fazla yumuşak yolvericiyi birbirine seri şekilde (Line veya Daisy-Chain düzeninde) bağlayarak merkezi ağ anahtarına (Switch) tek bir kablo ile dönebilirsiniz. Bu mimari, saha işçiliğini azalttığı gibi pano içi alan verimliliğini de en üst düzeye çıkarır.

2. PROFINET bağlantısı kurulduğunda, sistem üzerinden hangi kritik motor teşhis verileri izlenebilir?

PROFINET ağı üzerinden yumuşak yolvericiye bağlı motorun 3 faza ait anlık hat akımları ($I_L1$, $I_L2$, $I_L3$), şebeke çalışma gerilimi, motorun ürettiği anlık aktif tork yüzdesi ve sargı sıcaklık tahmin verileri anlık olarak PLC/SCADA sistemine aktarılır. Aynı zamanda aşırı yük, faz kaybı veya kilitli rotor gibi koruma alarmları anında sisteme düşerek kestirimci bakım süreçlerinizi besler.

3. Modülün PLC yazılım mühendisliği araçlarına (örneğin TIA Portal) tanıtılması için ne gereklidir?

Modülün PLC donanım kataloğuna eklenmesi için ABB tarafından sağlanan resmi GSDML (General Station Description Markup Language) dosyasının mühendislik yazılımına import edilmesi yeterlidir. Bu XML tabanlı konfigürasyon dosyası yüklendikten sonra, cihazın ağ üzerindeki giriş/çıkış (I/O) adres haritası otomatik olarak haritalandırılır ve parametre atama süreçleri tamamlanır.
