Ultra Yüksek Veri İletim Hızı

Profibus DP ağ mimarisinin sunduğu saniyede 12 Megabit ($12\ \text{Mbit/s}$) değerine kadar ulaşan esnek baudrate hızlarını tam olarak destekler. Çevrim süresi kritik proseslerde gecikmesiz kontrol sunar.

DP-V0 & DP-V1 Akıllı Servisler

Hızlı döngüsel I/O veri alışverişinin (DP-V0) yanı sıra, arka planda çalışan asenkron parametre okuma/yazma ve gelişmiş alarm/teşhis mekanizmalarını (DP-V1) destekleyerek kapsamlı yönetim sağlar.

GSD Tabanlı Kusursuz Entegrasyon

ABB tarafından üretilen resmi GSD (General Station Description) cihaz tanım dosyası sayesinde, Siemens TIA Portal veya diğer uyumlu konfigürasyon araçlarına donanım olarak saniyeler içinde eklenir.

1. Profibus DP şebekesinde hat sonlandırma (termination) işlemi nasıl yapılır?

Profibus DP segmentlerinin fiziksel olarak en başında ve en sonunda yer alan DB9 soketlerinin üzerindeki dahili "ON/OFF" anahtarı mutlaka "ON" konumuna getirilmelidir. Bu sayede soket içindeki direnç şebekesi ($220\ \Omega$ hat arası, $390\ \Omega$ pull-up/pull-down dirençleri) devreye girerek sinyal yansımalarını söndürür. Ortadaki istasyonlardaki anahtarlar ise "OFF" konumunda kalmalıdır.

2. Haberleşme kablosunun uzunluğu ile seçilebilecek maksimum Profibus hızı arasındaki ilişki nedir?

Profibus DP altyapısında hız arttıkça maksimum güvenli kablo mesafesi kısalır. Standart bakır fieldbus kablolamasında $12\ \text{Mbit/s}$ maksimum hız için segment uzunluğu en fazla $100\ \text{metre}$ olabilirken, hız $1.5\ \text{Mbit/s}$ seviyesine çekildiğinde bu mesafe ek bir tekrarlayıcı (repeater) kullanılmadan tek segmentte $200\ \text{metreye}$, daha düşük hızlarda ise $1000\ \text{metreye}$ kadar çıkabilir.

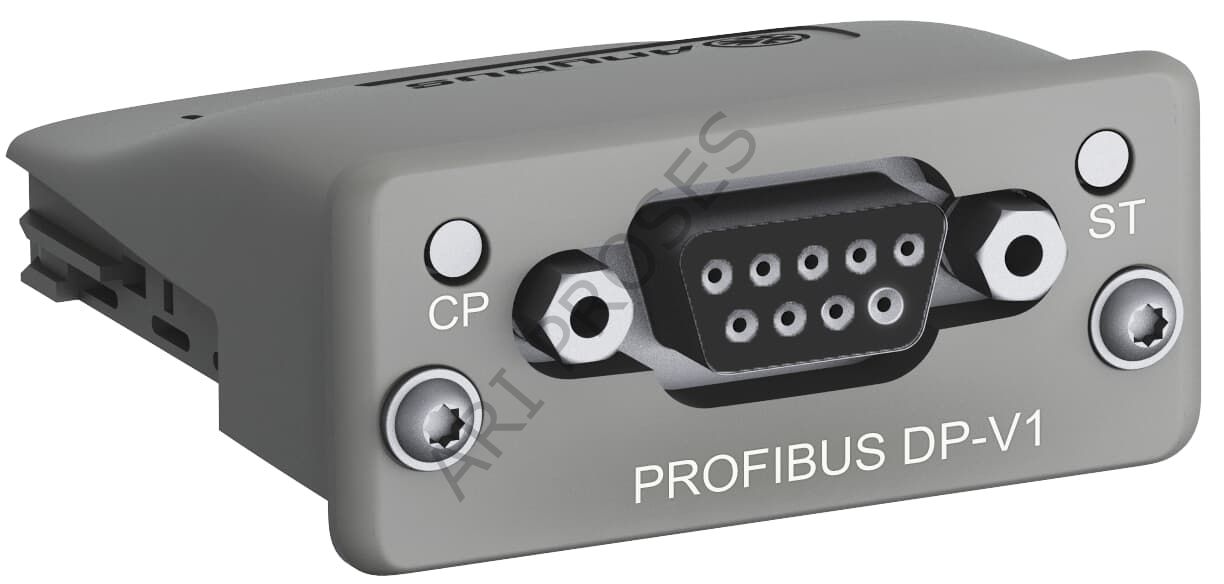

3. AB-PROFIBUS-1 takılı bir yumuşak yolvericide Profibus haberleşmesi koptuğunda sistemin güvenliği nasıl sağlanır?

Modül ve ABB softstarter ünitesi içerisinde yer alan "Fieldbus Timeout" (Haberleşme Zaman Aşımı) parametresi sayesinde güvenlik mekanizması kurulur. Belirlenen süre (örneğin $0.5\ \text{saniye}$) boyunca PLC master ünitesinden geçerli bir paket alınamazsa, softstarter motoru otomatik olarak güvenli moda geçirir (Trip/Arıza ile durdurma veya parametreye bağlı olarak mevcut durumda çalışmaya devam etme) ve panodaki sesli/görsel ikazları tetikler.
