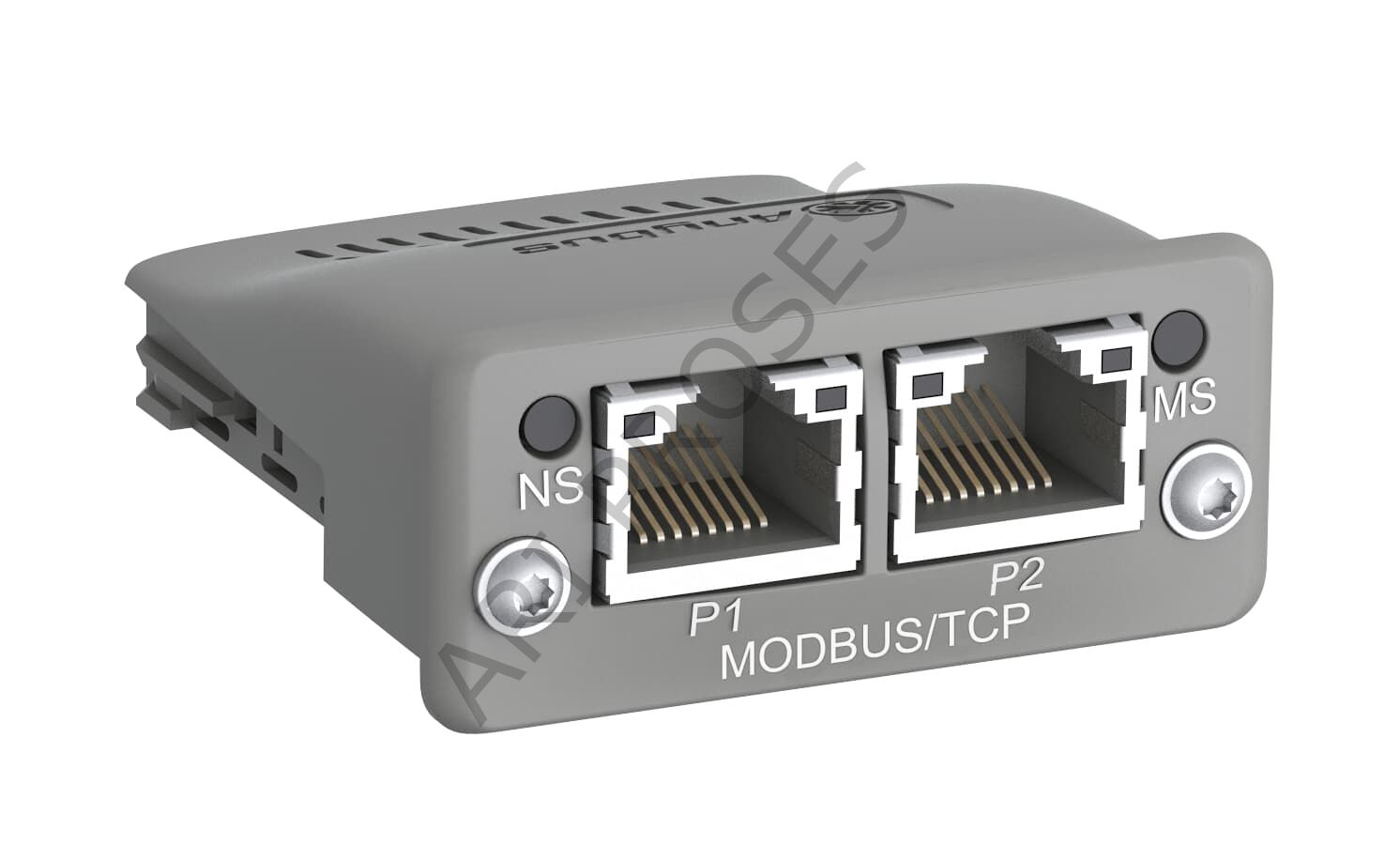

Dahili Switch ile Kolay Topoloji

Cihaz üzerinde yer alan çift RJ45 portu, panolarınızda çoklu softstarter kullanılan uygulamalarda yıldız topoloji zorunluluğunu ortadan kaldırır. Cihazları ardışık (Line/Daisy-Chain) bağlayarak kablolama karmaşasını önler.

Kapsamlı Register Veri Haritası

Modbus TCP register mimarisi üzerinden motorun akım, gerilim, güç ve hata geçmişi verilerine tam erişim sunar. SCADA ve IoT tabanlı enerji yönetim yazılımları için mükemmel bir veri kaynağı oluşturur.

Evrensel ve Esnek Entegrasyon

Modbus TCP protokolü standart bir Ethernet altyapısı kullandığı için özel bir master bilesene ihtiyaç duymaz. PC’ler, endüstriyel ağ geçitleri ve hemen hemen tüm PLC markaları ile ek kütüphaneye gerek kalmadan haberleşir.

1. ABB AB-MODBUS-TCP-2 modülünün Modbus RTU (Seri) haberleşmeye göre en büyük avantajı nedir?

Modbus TCP, standart Ethernet fiziksel katmanını ($10/100$ Mbit/s) kullanır. Bu sayede RS485 tabanlı Modbus RTU'ya ($9.6-115.2$ kbit/s) kıyasla çok daha yüksek veri iletim hızları sunar ve hat üzerindeki gürültülerden etkilenme oranı düşüktür. Ayrıca tek bir hat üzerine eklenebilecek cihaz sınırı teorik olarak çok daha geniştir ve standart network ekipmanları ile kolayca mesafe genişletmesi yapılabilir.

2. Modülün IP adresi ve ağ parametreleri fiziksel olarak nasıl yapılandırılır?

AB-MODBUS-TCP-2 modülü, bağlı olduğu akıllı softstarter ünitesinin (özellikle PSTX serisi) kendi grafik HMI ekranı üzerinden kolayca yapılandırılabilir. HMI panelindeki haberleşme menüsü adımları takip edilerek IP adresi, Alt Ağ Maskesi (Subnet Mask) ve Ağ Geçidi (Gateway) parametreleri dijital olarak saniyeler içinde atanır ve fiziksel bir dip-switch ayarı gerektirmez.

3. Ağ üzerinde bir bağlantı kopukluğu yaşanırsa yumuşak yolverici durumu nasıl algılar?

Modül ve ABB softstarter ünitesi, yerleşik bir "Haberleşme Zaman Aşımı" (Fieldbus Timeout) fonksiyonuna sahiptir. PLC veya master cihazdan gelen sorguların kesilmesi durumunda, tanımlanan süre (örneğin $500$ ms) aşıldığında cihaz otomatik olarak güvenli moda geçer. Tercihinize göre motoru kontrollü olarak durdurur, serbest duruşa geçirir veya sadece bir arıza alarmı üreterek sistem güvenliğini maksimumda tutar.
