Ekonomik Kablolama Altyapısı

RS485 fiziksel katmanı üzerinden tek bir bükümlü çift (twisted-pair) kablo kullanarak çok sayıda softstarter ünitesini ardışık (Daisy-Chain) bağlamanıza olanak tanır. Altyapı ve ağ anahtarı yatırım maliyetlerini minimize eder.

Yüksek Elektromanyetik Koruma

Diferansiyel sinyalleşme mantığına dayanan RS485 yapısı, pano içlerindeki yüksek gerilim hatlarından ve motor anahtarlama elemanlarından yayılan gürültülere karşı üstün bir bağışıklık sergiler.

Kapsamlı Parametre Haritası

Modbus RTU tutma registerları (Holding Registers) üzerinden motor akımı, tork bilgisi ve arıza kodları gibi tüm verilere standart adresler yardımıyla ulaşılır. Mevcut SCADA ve PLC sistemlerine hızlıca haritalanır.

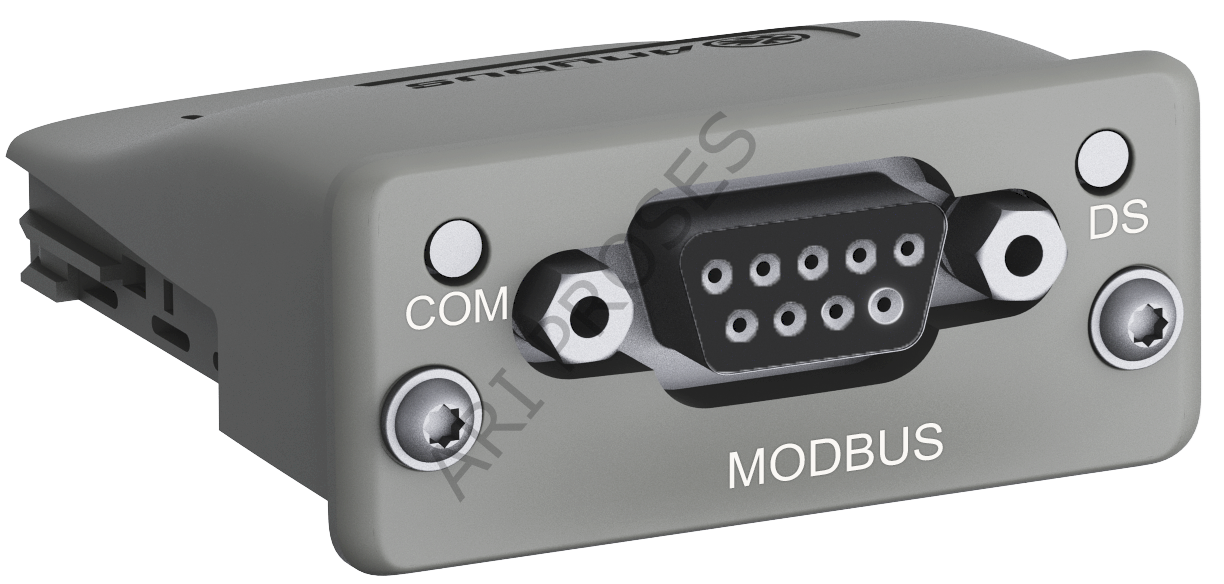

1. ABB AB-MODBUS-RTU-1 modülü ile hat sonlandırma (termination resistor) direnci kullanmak zorunlu mudur?

Evet, RS485 fiziksel katmanı üzerinden çalışan uzun mesafeli veya çok cihazlı Modbus RTU hatlarında, sinyal yansımalarını ve veri bozulmalarını önlemek amacıyla hattın en başındaki (genellikle PLC master tarafı) ve fiziksel olarak en sonundaki cihazın klemens uçlarına $120\ \Omega$ (Ohm) değerinde bir hat sonlandırma direnci paralel olarak bağlanmalıdır.

2. Modbus RTU ağ parametreleri (Baudrate, Parity vb.) cihaz üzerinde nasıl ayarlanır?

Haberleşme parametreleri, modülün takılı olduğu ABB softstarter ünitesinin (örneğin PSTX veya PSE serisi) kendi dijital ekranı ve tuş takımı üzerinden saniyeler içinde ayarlanabilir. Menüden haberleşme adımlarına gidilerek baudrate ($9600, 19200, 38400, 115200\ \text{bps}$), eşlik biti (None, Even, Odd) ve cihaz slave adresi yazılımsal olarak kaydedilir.

3. Seri haberleşme hattında veri iletim gecikmesi (latency) oluşmaması için neye dikkat edilmelidir?

Modbus RTU ağlarında master cihaz, tüm slave üniteleri sırayla (polling metodu ile) sorgular. Hatta bağlı cihaz sayısı arttıkça toplam veri güncelleme süresi uzayabilir. Kritik anlık akım ve durdurma/başlatma komutlarında gecikme yaşanmaması için baudrate değerinin mümkün mertebe yüksek ($19.2\ \text{kbps}$ veya üstü) seçilmesi ve PLC yazılımında sadece ihtiyaç duyulan kritik register adres gruplarının okunması tavsiye edilir.
