Üstün Elektromanyetik Bağışıklık

Gücünü CAN (Controller Area Network) donanımsal katmanından alan DeviceNet yapısı, ağır sanayi panolarında yüksek akımlı anahtarlama gürültülerine ve sinyal bozulmalarına karşı üst düzey diferansiyel koruma sağlar.

CIP Explicit & Implicit Mesajlaşma

Gerçek zamanlı zaman kritik I/O verileri (Implicit) ile parametre konfigürasyon ve teşhis verilerini (Explicit) eş zamanlı olarak başarıyla yönetir. Ağ üzerinden tam kontrol ve derin diagnostics sunar.

EDS Tabanlı Kolay Konfigürasyon

ABB tarafından sağlanan standart EDS (Electronic Data Sheet) konfigürasyon dosyası sayesinde Rockwell RSLogix, Studio 5000 veya uyumlu DeviceNet master tarayıcı yazılımlarına saniyeler içinde kolayca entegre edilir.

1. DeviceNet veri yolu hattında sonlandırma direnci kullanımı nerede ve nasıl uygulanmalıdır?

DeviceNet şebekesi CAN-Bus fiziksel tabanlı olduğundan, sinyal yansımalarının veri paketlerini bozmasını engellemek amacıyla ana omurga (trunk line) kablosunun her iki fiziksel uç noktasına mavi ve beyaz sinyal kabloları (CAN_H ve CAN_L) arasına paralel olacak şekilde $121\ \Omega$ (Ohm), %1 metal film, $1/4\ \text{W}$ gücünde hat sonlandırma direnci bağlanmalıdır.

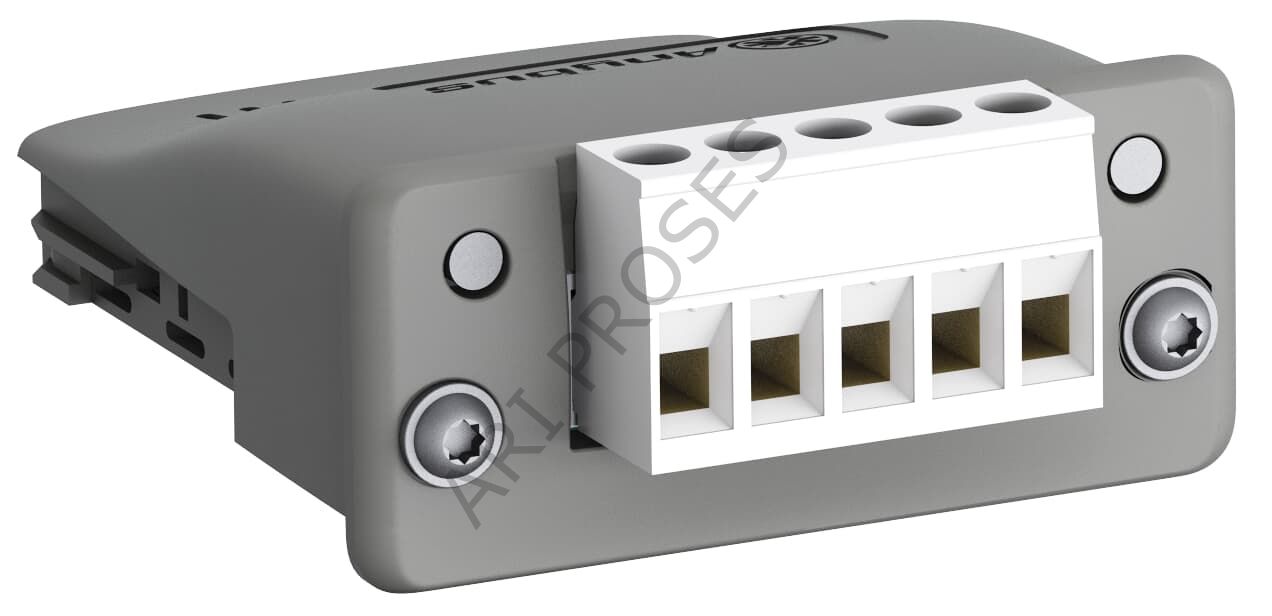

2. AB-DEVICENET-1 modülü üzerinden PLC'ye anlık olarak hangi motor parametreleri aktarılır?

Modülün sağladığı döngüsel I/O veri akışı (Implicit messaging) sayesinde; motorun anlık çekilen 3 faz akım değerleri ($I_1, I_2, I_3$), şebeke gerilim seviyeleri, softstarter iç tristör sıcaklıkları, toplam çalışma süresi ve anlık üretilen aktif tork yüzdesi master kontrolörün giriş haritasındaki ilgili nesnelere otomatik olarak güncellenir.

3. DeviceNet kablosu üzerindeki harici 24V DC güç beslemesi modül için neden zorunludur?

DeviceNet standardı gereği, haberleşme hattında bulunan transceiver (alıcı-verici) entegrelerinin ve optokuplör izolasyon devrelerinin enerjilenmesi için şebeke kablosundan (V+ ve V- pinleri üzerinden) harici $24\ \text{V DC}$ besleme sağlanması şarttır. Bu besleme, modülün iç dijital ağ katmanını softstarterın kendi iç güç kaynaklarından tamamen izole ederek sahada meydana gelebilecek elektriksel şokların cihaz ana kartına zarar vermesini önler.
