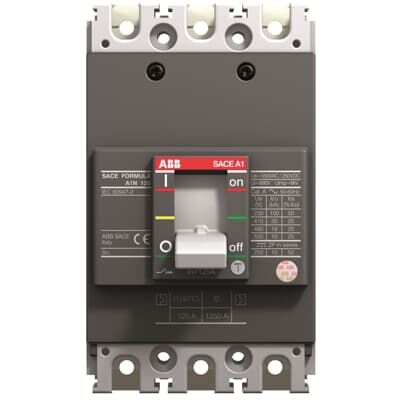

ABB 1SDA066732R1 A1N125 TMF In=125A 36kA 3P Kompakt Şalter
ABB SACE Formula A1N125 TMF, In=125A, 36kA kesme kapasiteli, TMF ayarsız termomanyetik korumalı, 3 kutuplu kompakt şalter; ana ve tali dağıtım, kompanzasyon ve motor çıkış devreleri için güvenilir şebeke koruması.
125A Hatlarınızda Güvenli ve Kompakt Koruma Çözümü!
- 36kA kesme kapasitesi ile güvenilir kısa devre koruması
- TMF ayarsız termomanyetik koruma ile hızlı ve kararlı açma karakteristiği
- 3 kutuplu yapı ile ana ve tali dağıtım panolarında geniş kullanım alanı
- ABB SACE Formula serisi ile global kalite ve yedek parça sürekliliği
Ürün Açıklaması
ABB 1SDA066732R1 A1N125 TMF In=125A, SACE Formula serisine ait, 125A anma akımlı ve 36kA kesme kapasiteli bir kompakt şalterdir (MCCB). TMF ayarsız termomanyetik koruma yapısı sayesinde, hem uzun süreli aşırı yük hem de ani kısa devre akımlarına karşı güvenilir koruma sunar.
3 kutuplu yapısı ile ana ve tali dağıtım panolarında, kompanzasyon panolarında ve motor çıkış devrelerinde hat koruma elemanı olarak kullanılır. Sabit ayarlı termomanyetik karakteristiği, projelerde hızlı ürün seçimi ve sahada kolay devreye alma imkânı sağlar.
Öne Çıkan Özellikler
- ABB SACE Formula A1N 125 serisi kompakt şalter
- In = 125A anma akımı
- 36kA kesme kapasitesi (415 VAC seviyesinde)
- 3 kutuplu (3P) yapı – üç fazlı hat koruması
- TMF ayarsız termomanyetik koruma (sabit ayarlı koruma karakteristiği)
- Termik koruma (I1) = 125A, manyetik koruma (I3) ≈ 1250A seviyesi
- Dağıtım ve kompanzasyon panolarında ana ve tali hat korumasına uygun
- Kompakt boyutlar ile pano içi yer tasarrufu
- ABB kalitesi ile yüksek mekanik ve elektriksel ömür
Teknik Özellikler (Özet)
| Ürün Kodu | 1SDA066732R1 |
|---|---|
| Model | A1N125 TMF In=125A |
| Ürün Tipi | Kompakt Şalter (MCCB) - SACE Formula |
| Anma Akımı (In) | 125 A |
| Kesme Kapasitesi (Icu) | 36 kA @ 415 VAC |
| Kutup Sayısı | 3 kutuplu (3P) |
| Koruma Tipi | TMF ayarsız termomanyetik koruma (sabit ayarlı) |
| Anma Yalıtım Gerilimi (Ui) | 690 V AC |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Tipik Kullanım Alanları | Ana dağıtım, tali dağıtım, kompanzasyon panoları, motor çıkış devreleri |
Sık Sorulan Sorular
ABB A1N125 TMF In=125A 3P kompakt şalter nerelerde kullanılır?
125A’e kadar olan hatların kısa devre ve aşırı akıma karşı korunması gereken ana ve tali dağıtım panolarında, kompanzasyon panolarında ve motor çıkış devrelerinde kullanılabilir. Endüstriyel tesisler, ticari binalar ve enerji dağıtım panoları için uygundur.
Bu şalterin kesme kapasitesi nedir?
ABB A1N125 TMF In=125A modelinin kesme kapasitesi 415 VAC seviyesinde 36kA’dır. Bu değer, olası kısa devre durumlarında güvenli açma ve şebeke koruması sağlar.
TMF ayarsız termomanyetik koruma ne sağlar?
TMF ayarsız koruma; termik kısım ile uzun süreli aşırı yük akımlarına, manyetik kısım ile de ani kısa devre akımlarına karşı koruma sağlar. Sabit ayarlı karakteristiği sayesinde tasarım ve devreye alma süreçleri sadeleşir.
ABB 1SDA066732R1 A1N125 TMF In=125A için fiyat ve stok bilgisine nasıl ulaşırım?
Güncel fiyat, stok ve teslim süresi için ARI PROSES satış ekibimize ulaşabilir veya ürün sayfasındaki hızlı teklif formunu doldurabilirsiniz. Proje bazlı ve toplu alımlarda ek iskonto ve mühendislik desteği sunulur.
