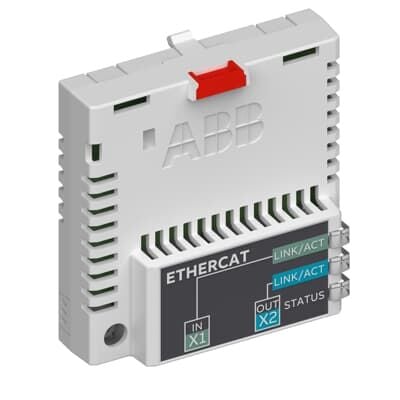

ABB 3AUA0000072069 FECA-01 EtherCAT Adaptör Modülü (+K469)

Marka
ABB
Stok Kodu
3AUA0000072069 FECA-01 (K469)
Kategori
Hız Kontrol Cihazları
ABB 3AUA0000072069 FECA-01 EtherCAT Adaptör Modülü (+K469)
Ürün Bilgisi
Ürün Bilgisi
ABB Orijinal uygun fiyat EtherCAT · CoE 100 Mbit/s ACS880 · ACS580 · ACSM1

ABB 3AUA0000072069 FECA-01 EtherCAT Adaptör Modülü (Fieldbus Haberleşme Kartı, +K469) — ACS880 / ACS580 / ACH580 / ACQ580 / ACS530 / ACS380 / ACS480 / ACS850 / ACSM1 / ACS355 Sürücüler için, CANopen over EtherCAT (CoE) Protokolü, CiA 402 Sürücü Profili + ABB Drives ve Transparent Profil, 2 × RJ45 100BASE-TX (X1 IN / X2 OUT), 100 Mbit/s Full Duplex, Daisy Chain Hat Topolojisi, 6 RxPDO / 6 TxPDO, SDO Parametre Erişimi, EMCY Arıza Mesajları, ACSM1 ile Distributed Clock (DC) Senkronizasyonu, 3 Durum LED'i, Sürücü Opsiyon Yuvasına Takılır, IP20 — Sürücüyü Beckhoff TwinCAT ve Diğer EtherCAT Master Kontrolörlerden Yönetmek için Orijinal ABB F Serisi Modül

ABB · F Serisi Fieldbus Adaptör Modülleri (All-Compatible Sürücü Opsiyonları) · ★ Sürücüyü EtherCAT ağına bağlayan haberleşme kartı  ·  Ürün Kodu: 3AUA0000072069  ·  Tip: FECA-01  ·  Opsiyon kodu: +K469  ·  ★ Protokol: EtherCAT (IEC 61158 / IEC 61784), CoE — CANopen over EtherCAT (CiA 301)  ·  ★ Profil: CiA 402 (varsayılan) · ABB Drives · Transparent  ·  Fiziksel katman: 2 × RJ45, 100BASE-TX, 100 Mbit/s full duplex  ·  Topoloji: daisy chain (hat), dahili sonlandırma  ·  Proses verisi: 6 RxPDO / 6 TxPDO  ·  Senkronizasyon: DC Sync0 (ACSM1 ile), min. 500 µs  ·  Kablo: Cat5e STP/FTP, segment başına maks. 100 m  ·  Besleme: sürücüden, +3,3 V maks. 450 mA  ·  Koruma: IP20  ·  ESI: ABB XML cihaz tanım dosyası  ·  Orijinal ABB — Ariproses güvencesiyle

3AUA0000072069 FECA-01 EtherCAT · CoE CiA 402 ACS880 · ACS580 · ACSM1 +K469
100 Mbit/s
2 × RJ45
CiA 402
CoE profili
6 + 6
Rx / Tx PDO

ABB F Serisi Fieldbus Adaptörleri — Yeni Nesil ABB Sürücüleri EtherCAT Ağına Bağlayın

ABB, dünyanın önde gelen elektrifikasyon ve otomasyon üreticilerinden, AC sürücülerde ise pazar liderlerinden biridir. F serisi fieldbus adaptör modülleri, ABB'nin ACS880, ACS580, ACS380, ACS480, ACSM1 gibi sürücülerini farklı endüstriyel ağlara bağlamak için kullanılan, sürücünün opsiyon yuvasına takılan haberleşme kartlarıdır. FECA-01 (3AUA0000072069), bu ailenin EtherCAT modülüdür: sürücü, EtherCAT ağında slave olarak yer alır; Beckhoff TwinCAT, ABB AC500 (CM579-ECAT) gibi EtherCAT master kontrolörler sürücüye start/stop komutu, hız/tork referansı gönderir, durum ve gerçek değerleri okur, parametre değiştirir ve arıza resetler. CANopen over EtherCAT (CoE) ve standart CiA 402 sürücü profili sayesinde master tarafında standart, hızlı ve deterministik bir entegrasyon sağlar.

 EtherCAT · CoE  CiA 402 profili  daisy chain  tak-çalıştır kart
EtherCAT
CoE · CiA 301
100 Mbit/s
Full duplex
6 / 6 PDO
Rx / Tx
500 µs
Min. DC çevrimi*
ACS880
ACS580 · ACSM1

ABB F serisi fieldbus modüllerinde stok durumu hızla değişebilir — güncel stok ve fiyat için hemen arayın: +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: ABB FECA-01 (3AUA0000072069), ABB sürücüleri EtherCAT ağına bağlayan opsiyonel fieldbus adaptör modülüdür (sürücüyle birlikte sipariş kodu +K469). Sürücü, EtherCAT ağında slave (complex slave) olarak çalışır. FECA-01 ile yapılabilenler: sürücüye kontrol komutları vermek (start, stop, çalışma izni vb.), hız veya tork referansı göndermek, durum bilgisi ve gerçek değerleri okumak, sürücü parametrelerini değiştirmek, arıza resetlemek ve arıza mesajlarını (EMCY) almak. ★ Uyumlu sürücüler: ACS880, ACS580, ACH580, ACQ580, ACS530, ACS380, ACS850, ACSM1, ACS355; ABB ürün sayfasına göre ACS480. ★ Protokol: EtherCAT, CoE (CANopen over EtherCAT) — PDO, SDO ve EMCY servisleri. Profiller: CiA 402 (varsayılan), ABB Drives, Transparent. CiA 402 modları: tüm uyumlu sürücülerde velocity (vl), profile velocity (pv), profile torque (tq), cyclic sync. torque (cst); ACSM1 hareket kontrol yazılımında ek olarak profile position (pp), homing (hm), cyclic sync. position (csp) ve velocity (csv). Proses verisi: 6 RxPDO / 6 TxPDO, her biri 8 nesneye kadar; varsayılan PDO6 (Controlword + hız referansı / Statusword + gerçek hız). Senkronizasyon: Distributed Clock (DC) Sync0 — yalnız ACSM1 ile, min. 500 µs çevrim. Donanım: 2 × RJ45 (X1 IN / X2 OUT), 100BASE-TX, 100 Mbit/s full duplex, dahili sonlandırma, 3 durum LED'i (LINK/ACT X1, LINK/ACT X2, STATUS), 20 pin sürücü konnektörü. Besleme: sürücüden, +3,3 V maks. 450 mA. Koruma: IP20, vernik kaplı (conformal coated) PCB. Standart: EN 61800-3. Paket: FECA-01 modül ve kılavuz. ESI: ABB XML cihaz tanım dosyası (Vendor ID 0xB7). Orijinal ABB — Ariproses güvencesiyle.

ABB ACS880, ACS580, ACS380 veya ACSM1 sürücülerinizi Beckhoff TwinCAT ya da başka bir EtherCAT master kontrolörden yönetmek istiyorsanız — start/stop komutlarını, hız/tork referansını, akım/tork/güç gibi gerçek değerleri ve arıza bilgilerini milisaniyenin altında çevrim sürelerine uygun, deterministik bir ağ üzerinden taşımak — ihtiyacınız olan parça ABB FECA-01 (3AUA0000072069) EtherCAT adaptör modülüdür. Kart, sürücünün opsiyon yuvasına takılır ve vidayla sabitlenir; enerji ve veri bağlantısı otomatik kurulur. CANopen over EtherCAT (CoE) ve endüstri standardı CiA 402 sürücü profili sayesinde master tarafında genel bir sürücü nesnesi gibi programlanır; ESI (XML) dosyası ile konfigürasyon dakikalar sürer. İki RJ45 portu ile cihazlar daisy chain (hat) şeklinde bağlanır, ek switch gerekmez. Konvansiyonel I/O kablolamasına göre kablo, pano alanı ve devreye alma süresinden tasarruf sağlar; sürücünün tüm parametrelerine merkezi sistemden erişim imkânı verir.

Ürün Kodu Çözümleme — FECA-01

 Tip Kodunun Anlamı

F
F serisi modül
ECA
EtherCAT
01
Versiyon
+K469
Opsiyon kodu

FECA-01 = F serisi EtherCAT Adaptör · Ürün kodu: 3AUA0000072069 · Sürücüyle birlikte sipariş opsiyon kodu: +K469 · EtherCAT Vendor ID: 0xB7 (ABB) · Sürücüdeki FBA modül tipi: 135 (EtherCAT)

Ana Teknik Spesifikasyonlar

Protokol

EtherCAT

CoE · CiA 301
PDO · SDO · EMCY

Profil

CiA 402

+ ABB Drives
+ Transparent

Hız

100 Mbit/s

100BASE-TX
full duplex

Port

2 × RJ45

X1 IN / X2 OUT
daisy chain

Fiziksel Yapı — Sürücü Opsiyon Yuvasına Takılan Kart

X1 IN X2 OUT LINK X1 LINK X2 STATUS FECA-01 100BASE-TX EtherCAT · CoE ABB EtherCAT Adaptör 20 pin konnektör → sürücü opsiyon yuvası

FECA-01 — Bir Bakışta

  • Ağ portları2 × RJ45 (IN/OUT)
  • Hız100 Mbit/s full duplex
  • TopolojiDaisy chain · halka*
  • LEDLINK X1 · LINK X2 · STATUS
  • BeslemeSürücüden 3,3 V
  • MontajOpsiyon yuvası · IP20

★ CoE · CiA 402 · Deterministik EtherCAT Performansı

Standart, Hızlı ve Esnek EtherCAT Entegrasyonu

(1) CANopen over EtherCAT (CoE): CiA 301 tabanlı nesne sözlüğü; döngüsel proses verisi PDO, parametre erişimi SDO, arıza bildirimi EMCY mesajlarıyla. (2) CiA 402 sürücü profili: Controlword / Statusword ve standart durum makinesi; tüm uyumlu sürücülerde velocity (vl), profile velocity (pv), profile torque (tq) ve cyclic synchronous torque (cst) modları. ACSM1 hareket kontrol yazılımıyla ek olarak profile position (pp), homing (hm), cyclic synchronous position (csp) ve velocity (csv). (3) Esnek PDO eşleme: 6 RxPDO / 6 TxPDO, her biri 8 nesneye kadar; sürücü parametreleri CoE nesneleri (0x4001-0x4063) olarak doğrudan PDO'ya eşlenebilir. (4) Distributed Clock: ACSM1 ile Sync0 senkronizasyonu, 500 µs ve katları çevrim süresi — çok eksenli senkron uygulamalar için. (5) Hızlı sürücü güncellemesi: yüksek öncelikli veride ACS880 / ACS850 / ACSM1 500 µs, ACS580 / ACS530 2 ms. (6) Alternatif profiller: ABB Drives (diğer ABB fieldbus sistemleriyle aynı mantık) ve Transparent (sürücü kontrol word'ü doğrudan).

CiA 402

★ Kolay Montaj ve Diagnostik

Tak, Konfigüre Et, Bağla — Dakikalar İçinde Devrede

(1) Opsiyon yuvası: Kart sürücünün opsiyon yuvasına (sürücü donanım kılavuzunda belirtilen fieldbus yuvası) oturur, Torx TX10 vida ile (0,8 N·m) sabitlenir; enerji ve veri otomatik bağlanır. Vida aynı zamanda modülün topraklamasını sağlar. (2) Adres ayarı gerekmez: EtherCAT'te master, cihazları ağdaki fiziksel sırasına göre otomatik adresler. (3) Dahili sonlandırma: Harici sonlandırma direnci veya switch gerekmez; kablo X1 IN'e girer, X2 OUT'tan bir sonraki cihaza devam eder. Son slave'in X2 portu master'a geri bağlanarak yedekli halka kurulabilir (master desteğine bağlı). (4) 3 durum LED'i: LINK/ACT X1 ve X2 (yeşil: bağlantı/trafik), STATUS (söndü: INIT · yeşil yanıp sönen: PRE-OP · tek flaş: SAFE-OP · sabit yeşil: OP · kırmızı yanıp sönme/flaşlar: konfigürasyon hatası, durum değişikliği veya proses verisi watchdog zaman aşımı). (5) ESI dosyası: ABB kütüphanesindeki XML dosyası master yazılımına (ör. TwinCAT) eklenir, PDO'lar hazır gelir.

Tak-Çalıştır

Temel Özellikler ve Fonksiyonlar

FECA-01 ile EtherCAT Master'dan Yapılabilenler

Kontrol Komutları

CiA 402 Controlword ile start, stop, izin

Hız / Tork Referansı

vl · pv · tq · cst modları

Pozisyon Kontrolü

pp · hm · csp (ACSM1 ile)

Durum ve Gerçek Değer

Hız, akım, tork, güç okuma

Parametre Erişimi

SDO ile okuma/yazma

Arıza Yönetimi

EMCY mesajı ve uzaktan reset

FECA-01 vs FPBA-01 vs FENA-21 : Hangisi Bana Uygun?

ABB F Serisi Fieldbus Adaptörleri : Protokole Göre Seçim

ÖZELLİK FECA-01 (Bu Ürün) FPBA-01 FENA-21
Protokol EtherCAT (CoE) PROFIBUS DP-V0/V1 PROFINET IO · EtherNet/IP · Modbus TCP
Fiziksel Katman 2 × RJ45 · 100 Mbit/s 9 pin D-SUB · RS-485 2 × RJ45 · dahili switch
Sürücü Profili CiA 402 · ABB Drives PROFIdrive · ABB Drives PROFIdrive · ODVA · ABB Drives
Senkronizasyon DC Sync0 (ACSM1) — —
Opsiyon Kodu +K469 +K454 +K475
Tipik Master Beckhoff TwinCAT · AC500 CM579-ECAT Siemens S7 (PROFIBUS) Siemens S7-1500 · Rockwell

FECA-01 Sürücü Uyumluluğu ve Performans

Desteklenen Sürücüler : CiA 402 Modları ve Güncelleme Süresi

SÜRÜCÜ CiA 402 MODLARI NOT
ACSM1 (hareket) ✓ vl · pv · tq · cst · pp · hm · csp · csv DC Sync0 · 500 µs
ACS880 / ACS850 vl · pv · tq · cst Yüksek öncelikli veri 500 µs
ACS580 / ACH580 / ACQ580 vl · pv · tq · cst CiA 402 yalnız vektör (DTC) modunda · 2 ms
ACS530 — (ABB Drives / Transparent) CiA 402 desteklenmez · 2 ms
ACS380 / ACS480 vl · pv · tq · cst ACS480: ABB ürün sayfası verisi
ACS355 vl · pv · tq · cst Güncelleme ~4 ms

Öne Çıkan Özellikler : 6'lı Özet

EtherCAT

CoE

IEC 61158 · CiA 301

Profil

CiA 402

+ ABB Drives · Transparent

Proses Verisi

6 + 6 PDO

PDO başına 8 nesneye kadar

Senkron

DC Sync0

ACSM1 ile 500 µs

Kablolama

Daisy chain

Switch gerekmez

Diagnostik

3 LED

Link + EtherCAT durum

Tipik Uygulama Alanları

Beckhoff TwinCAT SistemleriPC tabanlı kontrolle ABB sürücü yönetimi
Makine İmalatıAmbalaj, baskı, tekstil, plastik makineleri
Çok Eksenli HareketACSM1 ile senkron pozisyon kontrolü
Konveyör ve LojistikHat boyunca daisy chain sürücü ağı
Vinç ve KaldırmaACS880 ile hızlı tork/hız kontrolü
Test StandlarıDeterministik, hızlı veri alışverişi
Teknik Notlar (ABB FECA-01 kullanım kılavuzu 3AUA0000068940 Rev F + ABB ürün sayfası): Ürün kodu: 3AUA0000072069. Tip: FECA-01 EtherCAT adaptör modülü (ABB tanımı: "EtherCAT adapter FECA-01"). Opsiyon kodu: +K469. Uyumlu sürücüler (kılavuz): ACS355, ACSM1, ACS380, ACS530, ACS580, ACH580, ACQ580, ACS850, ACS880; ACS480 (ABB ürün sayfası). Uyumluluk: EtherCAT protokolünü destekleyen tüm master cihazlar. Protokol: EtherCAT, CoE (CANopen over EtherCAT, CiA 301); PDO, SDO, EMCY. Profiller: CiA 402 (51.02 = 0, varsayılan), ABB Drives (1), Transparent (3). CiA 402 notu: ACS580 ailesinde yalnız vektör (DTC) kontrol modunda; ACS530'da desteklenmez. Pozisyon modları (pp, hm, csp) yalnız ACSM1 hareket kontrol yazılımıyla. PDO: 6 RxPDO / 6 TxPDO, her biri 8 nesneye kadar (PDO21: 15 nesne); varsayılan RxPDO6 / TxPDO6. EtherCAT kaynakları: 2 FMMU, 4 Sync Manager, SM watchdog 1 ms. Durumlar: INIT, PRE-OP, SAFE-OP, OP. Senkronizasyon: DC Sync0 yalnız ACSM1 ile, min. 500 µs (katları). Sürücü güncelleme süresi (yüksek öncelik): ACSM1 / ACS850 / ACS880 500 µs; ACS580 / ACS530 2 ms; ACS355 ~4 ms. Vendor ID: 0xB7. Konnektörler: X1 IN / X2 OUT RJ45, 100BASE-TX, 100 Mbit/s full duplex; 20 pin sürücü konnektörü. Kablo: Cat5e STP/FTP (ekranlı önerilir), segment başına maks. 100 m. Sonlandırma: dahili. LED: LINK/ACT X1, LINK/ACT X2 (yeşil), STATUS (yeşil/kırmızı, iki renkli). Akım: +3,3 V maks. 450 mA, sürücüden. Koruma: IP20, vernik kaplı PCB. Montaj: Torx TX10, 0,8 N·m. Standart: EN 61800-3:2004. İlk çalıştırma: modül parametre taraması ilk bağlantıda 1 dakikaya kadar sürebilir. Paket: modül + kılavuz.
FECA-01 Seçim ve Devreye Alma İpuçları: (1) ESI dosyası: ABB kütüphanesinden FECA-01 ESI (XML) dosyasını indirip master yazılımına (TwinCAT: "...\Config\Io\EtherCAT" klasörü) ekleyin, ardından ağı tarayın. (2) ACS880 / ACS580 ayarı: 50.01 FBA A enable = modülün takılı olduğu yuva; 50.02 haberleşme kaybı fonksiyonu ve 50.03 zaman aşımı; 51.02 Profile (0 = CiA 402); değişiklikten sonra 51.27 FBA A par refresh = Refresh ve 96.07 ile parametreleri kaydedin. (3) Kontrol kaynakları: 20.01 Ext1 komutları = Fieldbus A, 22.11 hız referansı = FB A ref1; ACS580'de CiA 402 için 99.04 = Vektör (DTC). (4) ACS355: 98.02 = EXT FBA, grup 51'de profil ayarı, 51.27 = REFRESH. (5) Kablolama: Kabloyu bir önceki cihazdan X1 IN'e alın, X2 OUT'tan devam edin; port sırası master'ın otomatik adreslemesini belirler. (6) Kablo: Ekranlı Cat5e (STP/FTP) kullanın, motor kablolarından ayrı döşeyin. (7) Senkron uygulama: DC senkronizasyonu gerekiyorsa sürücü olarak ACSM1 seçin. (8) İlk açılış: İlk enerjilendirmede STATUS LED'in yeşil titremesi (boot) bir dakika kadar sürebilir — normaldir.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye personel: Montaj ve bakım yalnız yetkili elektrik personeli tarafından yapılmalı. (2) Enerjiyi kesin: Kartı takmadan önce sürücünün enerjisini kesin ve DC bara kondansatörlerinin deşarjı için en az 5 dakika bekleyin; gerilimsizliği ölçerek doğrulayın. (3) Harici kontrol gerilimleri: Sürücü şebekeden ayrılmış olsa bile harici kontrol devrelerinden tehlikeli gerilim gelebilir. (4) Vida: Sabitleme vidası mutlaka takılmalı ve 0,8 N·m ile sıkılmalıdır — topraklama ve EMC uyumu için gereklidir. (5) ESD: Kartı tutarken elektrostatik deşarja karşı önlem alın. (6) Haberleşme kaybı: Master durduğunda veya bağlantı koptuğunda sürücünün davranışını (50.02 / 50.03) uygulamanıza göre ayarlayın. (7) Acil stop: Controlword'deki hızlı durdurma komutları emniyet fonksiyonu yerine geçmez; acil stop ve STO için uygun emniyet devresi kullanın. (8) Ağ ayrımı: EtherCAT portlarını ofis/IT Ethernet ağına bağlamayın.
✔ ABB 3AUA0000072069 — FECA-01 EtherCAT Adaptör Modülü  |  ✔ ★ Uyumlu sürücüler: ACS880 · ACS580 · ACH580 · ACQ580 · ACS530 · ACS380 · ACS480 · ACS850 · ACSM1 · ACS355  |  ✔ ★ Protokol: EtherCAT · CoE  |  ✔ Profil: CiA 402 · ABB Drives · Transparent  |  ✔ Port: 2 × RJ45, 100 Mbit/s full duplex  |  ✔ Topoloji: daisy chain, dahili sonlandırma  |  ✔ Proses verisi: 6 RxPDO / 6 TxPDO  |  ✔ Servisler: PDO · SDO · EMCY  |  ✔ Senkron: DC Sync0 (ACSM1), min. 500 µs  |  ✔ Diagnostik: 3 LED  |  ✔ Koruma: IP20  |  ✔ Opsiyon kodu: +K469  |  ✔ Üretici: ABB — orijinal ürün.
Teknik Özellikler :
Genel Bilgiler
Ürün Kodu 3AUA0000072069
Tip FECA-01 EtherCAT adaptör modülü
Sürücü Opsiyon Kodu +K469
Uyumlu Sürücüler ACS880 · ACS850 · ACSM1 · ACS580 · ACH580 · ACQ580 · ACS530 · ACS380 · ACS480 · ACS355
Paket İçeriği FECA-01 modül · kullanım kılavuzu
Üretici ABB
EtherCAT
Protokol EtherCAT · CoE (CANopen over EtherCAT, CiA 301)
Cihaz Tipi Slave (complex slave)
Servisler PDO (döngüsel) · SDO (parametre) · EMCY (arıza)
İletişim Profilleri CiA 402 (varsayılan) · ABB Drives · Transparent
CiA 402 Modları vl · pv · tq · cst; ACSM1 hareket: + pp · hm · csp · csv
Proses Verisi 6 RxPDO / 6 TxPDO · PDO başına 8 nesneye kadar
EtherCAT Kaynakları 2 FMMU · 4 Sync Manager · SM watchdog 1 ms
Senkronizasyon Distributed Clock Sync0 (yalnız ACSM1) · min. 500 µs
Vendor ID / Cihaz Dosyası 0xB7 (ABB) · ESI XML
Donanım
Ağ Konnektörleri 2 × RJ45 — X1 IN · X2 OUT
Fiziksel Katman 100BASE-TX · 100 Mbit/s full duplex
Topoloji Daisy chain (hat) · yedekli halka (master desteğiyle)
Kablo Cat5e STP/FTP · segment başına maks. 100 m
Sonlandırma Dahili
Sürücü Bağlantısı 20 pin konnektör
Durum LED'leri LINK/ACT X1 · LINK/ACT X2 · STATUS
Akım Tüketimi +3,3 V maks. 450 mA · sürücüden
Montaj Sürücü opsiyon yuvası · Torx TX10, 0,8 N·m
Koruma Sınıfı IP20 · vernik kaplı PCB
Ortam Koşulları Sürücü donanım kılavuzundaki değerler geçerli
Standart EN 61800-3:2004
Sık Sorulan Sorular
FECA-01 hangi ABB sürücülerle kullanılır? ACS550 veya ACS800'de olur mu?
FECA-01, ABB'nin F serisi opsiyon yuvasına sahip sürücüleri içindir. ABB kılavuzunda desteklenen sürücüler ACS880, ACS850, ACSM1, ACS580, ACH580, ACQ580, ACS530, ACS380 ve ACS355 olarak verilir; ABB ürün sayfası ayrıca ACS480'i listeler. ACS550 / ACH550 / ACS800 gibi eski nesil sürücüler ise R serisi modülleri kullanır ve bu ailede EtherCAT modülü bulunmaz; bu sürücülerde PROFIBUS için RPBA-01 veya Ethernet için RETA modülleri tercih edilir. Sürücü modelinizi ve yazılım sürümünüzü bize iletirseniz doğru modülü öneririz.
Beckhoff TwinCAT'e nasıl bağlanır? Hangi dosya gerekir?
(1) ESI: ABB kütüphanesinden FECA-01 ESI (XML) dosyasını indirip TwinCAT'in EtherCAT cihaz klasörüne kopyalayın. (2) Tarama: TwinCAT'te I/O cihazlarını tarayın; FECA-01 slave olarak otomatik bulunur — EtherCAT'te adres ayarı gerekmez. (3) PDO: Varsayılan RxPDO6 / TxPDO6 (Controlword + hız referansı / Statusword + gerçek hız) ile başlayın; gerekirse diğer PDO'ları seçin veya sürücü parametrelerini eşleyin. (4) Sürücü: ACS880 / ACS580'de 50.01 ile FBA A'yı etkinleştirin, 51.02 profili seçin (0 = CiA 402), 20.01 = Fieldbus A, 22.11 = FB A ref1; 51.27 = Refresh. (5) Çalıştırma: Master'ı OP durumuna alın; STATUS LED sabit yeşil yanmalıdır. CiA 402 durum makinesi (Shutdown → Switch on → Enable operation) ile motoru çalıştırın. Ariproses olarak entegrasyonda destek veriyoruz.
Pozisyon kontrolü ve DC senkronizasyon tüm sürücülerde var mı?
Hayır. ABB kılavuzuna göre Distributed Clock (DC) Sync0 senkronizasyonu yalnız ACSM1 ile desteklenir (min. 500 µs ve katları çevrim). CiA 402'nin pozisyon modları (profile position, homing, cyclic synchronous position) da ACSM1 hareket kontrol yazılımıyla kullanılabilir. ACS880, ACS850, ACS580, ACS380 ve ACS355'te CiA 402'nin hız ve tork modları (vl, pv, tq, cst) desteklenir. ACS580 ailesinde CiA 402 yalnız vektör (DTC) kontrol modunda çalışır; ACS530'da CiA 402 desteklenmez (ABB Drives veya Transparent profil kullanılır). Senkron çok eksenli hareket gerekiyorsa ACSM1 + FECA-01 kombinasyonunu öneririz.
LED'ler ne anlama geliyor? Haberleşme kurulmazsa ne yapmalıyım?
LINK/ACT X1 / X2 (yeşil): sabit = fiziksel bağlantı var, yanıp sönen = veri trafiği, sönük = bağlantı yok. STATUS: sönük = INIT, yeşil yanıp sönen = PRE-OPERATIONAL, yeşil tek flaş = SAFE-OPERATIONAL, sabit yeşil = OPERATIONAL (normal çalışma), yeşil titreme = açılış (ilk çalıştırmada ~1 dakika). Kırmızı yanıp sönme = geçersiz konfigürasyon, tek flaş = istenmeyen durum değişikliği, çift flaş = proses verisi watchdog zaman aşımı. Kontrol listesi: kablo X1 IN'e mi giriyor, ekranlı Cat5e mi, ESI sürümü güncel mi, 50.01 doğru yuvayı gösteriyor mu, grup 51'de modül tipi EtherCAT görünüyor mu, parametre değişikliğinden sonra 51.27 = Refresh yapıldı mı, master çevrim süresi sürücüye uygun mu?
Ürün orijinal ABB mi? Garanti ve tedarik?
Evet, %100 orijinal ABB ürünüdür. ABB, dünyanın önde gelen elektrifikasyon ve otomasyon teknolojisi üreticilerinden biridir — AC sürücüler, motorlar, PLC'ler, robotlar ve alçak gerilim ürünleri üretir. Garanti: ABB standart üretici garantisi. Tedarik: FECA-01, ACS880 / ACS580 / ACSM1 sürücülerle EtherCAT tabanlı makinelerde yaygın kullanılan bir opsiyondur; güncel stok ve temin süresini bizden teyit edin. Ariproses hizmetleri: F serisi fieldbus modülleri (FECA-01, FPBA-01, FENA-21), R serisi modüller (RPBA-01), EtherCAT kablo ve konnektörleri, sürücü seçimi ve PLC / TwinCAT entegrasyon desteği. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
